Model: TLS4D


Product feature

1.Use the UHF 925-937.5MHz frequency band to avoid interfering frequencies.

2.The true diversity receiving circuit design is adopted to ensure continuous communication within the effective range and eliminate dead zones.

3.It adopts advanced digital pilot technology and a phase-locked loop frequency stabilization system, featuring 65 freely selectable frequency points.

4.Automatic frequency scanning function, infrared search for corresponding frequency points.

5.The receiver and transmitter are equipped with color TFT displays; they can all show audio levels, battery voltages and menu-style function adjustments.

6.Working distance: 80-100meters

7.Application: Designed specifically for use in large stages and engineering projects.



Overall performance


Frequency range：UHF925-937.5MHz

Frequency stability：<±30ppm

Dymamic range：>102dB

Harmonic distortion：<0.5%

Frequency response：40Hz-15KHz±3dB

Audio output：balance 400mV

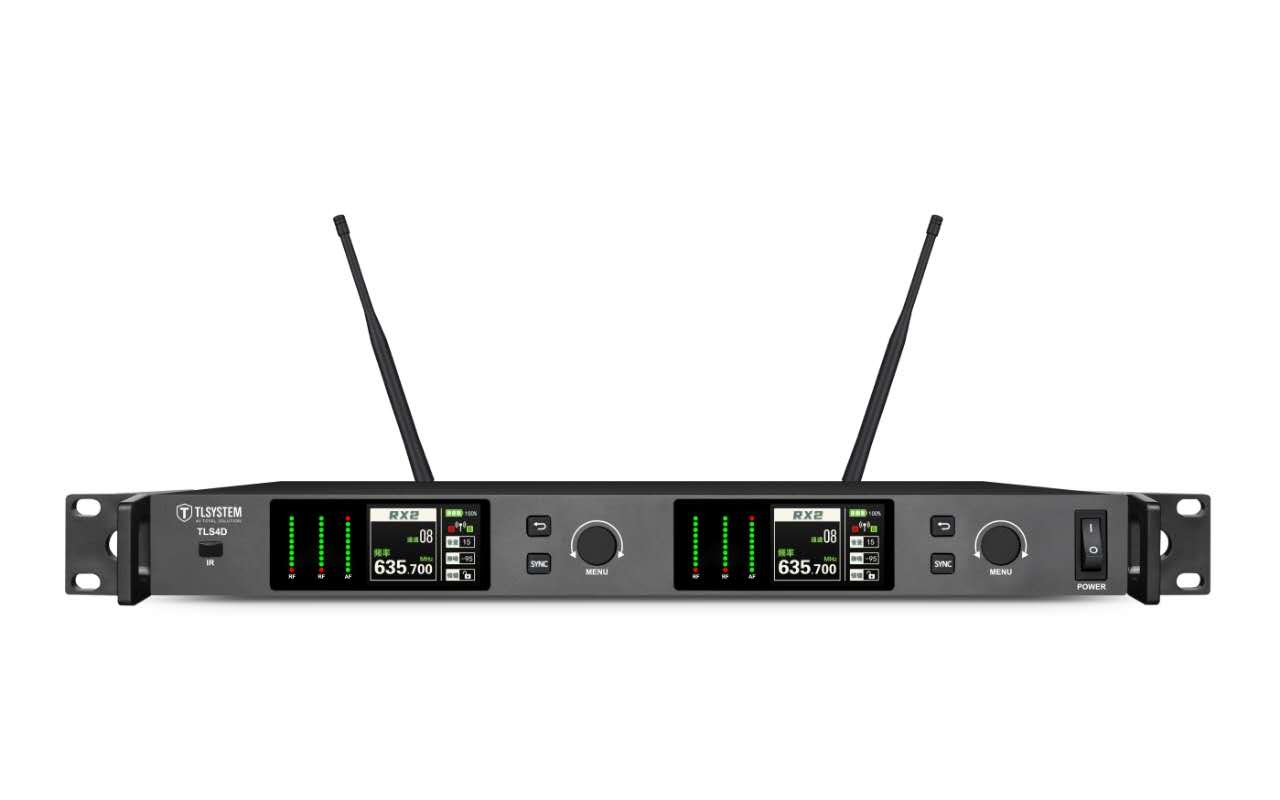

Receiver

Adapter power：11V

Consumed power：<5 WATT

S/N ratio：>95dB

Illusion interference ratio：>80dB

Sensitivity：5dBuV

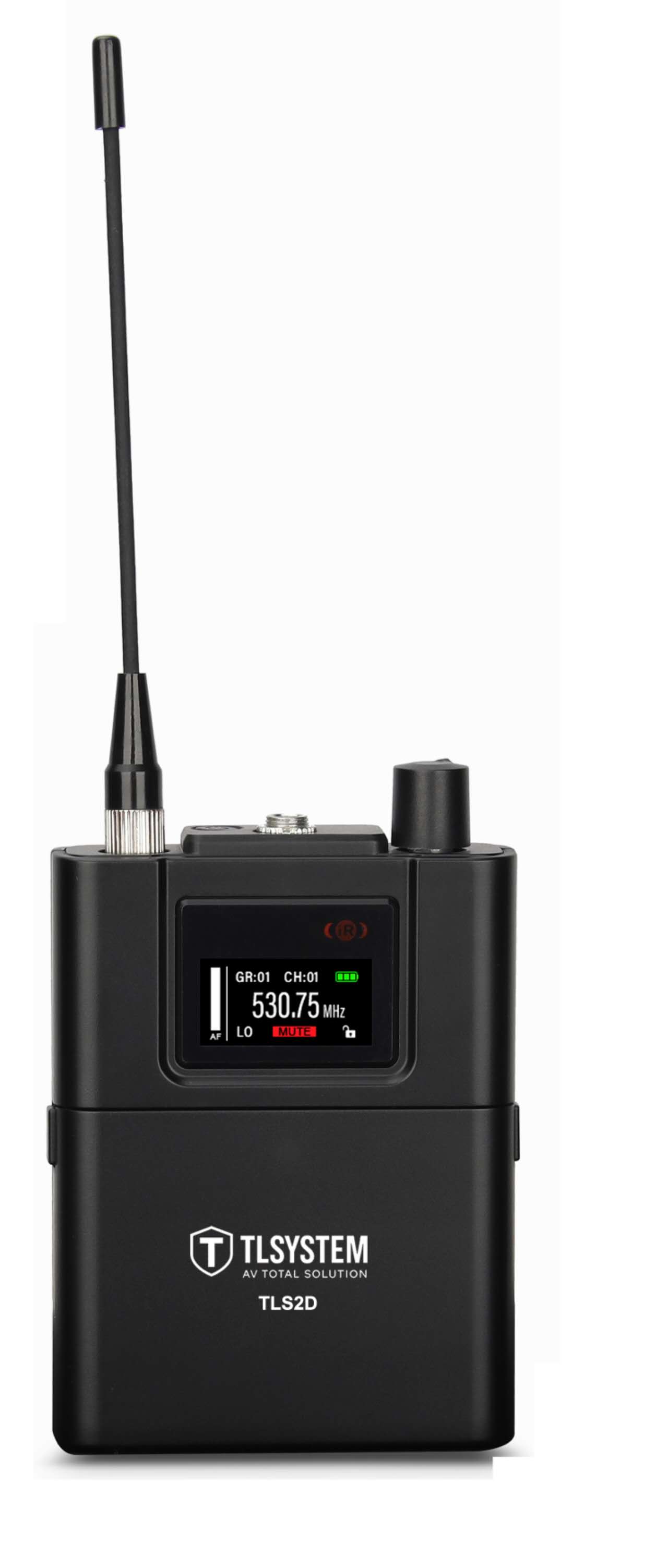

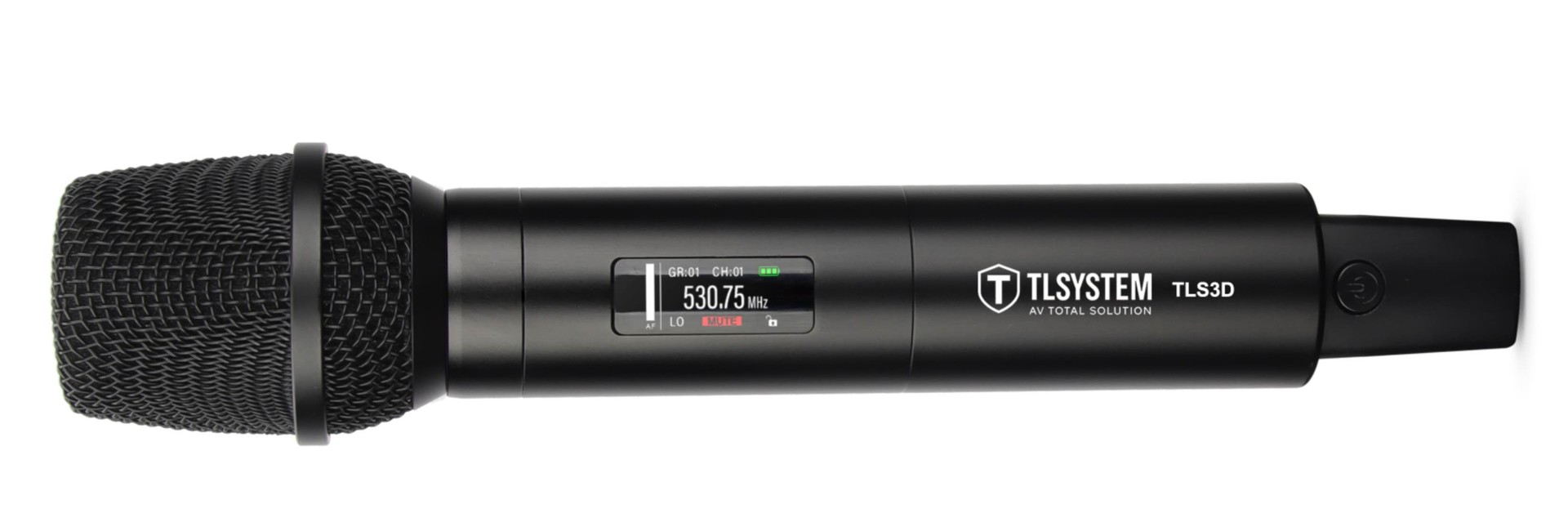

Handheld/Bodypack transmitter

Output power：5mW~30mW

Modulation mode：FM

Maximum modulation ：40KHz

Higher harmonic：<-60dB

Supply voltage：3V (1.5V AA*2pcs)

Working hours：6-8 hours


🎤 TLS4D 무선 마이크 시스템


✅ 제품 특징


  • UHF 주파수(925~937.5MHz) 대역을 사용하여 외부 간섭을 최소화.

  • 트루 다이버시티(True Diversity) 수신 방식으로 안정적인 신호 수신과 데드존(신호 끊김) 현상 제거.

  • 디지털 파일럿 톤 및 PLL(위상 잠금 루프) 주파수 안정화 기술로 최대 65채널 자유 선택 가능.

  • 자동 주파수 스캔과 적외선(IR) 동기화 기능으로 송신기와 손쉽게 페어링.

  • 수신기와 송신기 모두 컬러 TFT 디스플레이 탑재 → 오디오 레벨, 배터리 잔량, 기능 메뉴 등을 직관적으로 확인 가능.

  • 최대 80~100m 안정적인 무선 전송 거리, 대형 무대 및 전문 이벤트, 엔지니어링 현장에 최적화.




🔧 성능 사양


  • 주파수 범위: UHF 925~937.5MHz

  • 주파수 안정도: ±30ppm 이하

  • 다이내믹 레인지: 102dB 이상

  • 총 고조파 왜율(THD): 0.5% 이하

  • 주파수 응답: 40Hz~15KHz (±3dB)

  • 오디오 출력: 밸런스 400mV




📡 수신기 (Receiver)


  • 전원 어댑터: DC 11V

  • 소비 전력: 5W 이하

  • 신호 대 잡음비(S/N): 95dB 이상

  • 이미지 간섭 억제율: 80dB 이상

  • 수신 감도: 5dBuV




🎤 송신기 (Handheld & Bodypack)


  • RF 출력: 5~30mW 조절 가능

  • 변조 방식: FM(Frequency Modulation)

  • 최대 변조 폭: 40KHz

  • 고조파 억제율: -60dB 이하

  • 전원: AA 배터리 2개 (총 3V)

  • 연속 사용 시간: 약 6~8시간
